Komfort- und Sicherheits-Zentralsteuerung für Jalousien (Raffstoren) mit SMS 2 und UMS 5

Eine komfortable Steuerung von Rolladen, Jalousien (Raffstoren), etc. mit Zentralsteuerung (automatisch über Wind-/Sonnen- und Dämmerungssensorik, und zusätzlich manuell per Zentral-Taster) lässt sich sehr einfach mit Schalk-Geräten verwirklichen.

Hierzu sind folgende Komponenten nötig:
1 x SMS 2: zentrale Auswertelektronik für Kombisensor Wind/Licht
1 x SW 4: Windsensor
1 x SL 2: Lichtsensor
X x UMS 5: beliebig viele Universal-AUF/ZU-Steuerungen (ein Gerät pro separat zu steuerndem Motor)
(es können auch mehrere Rollladenmotoren gemeinsam an einer UMS 5-Steuerung betrieben werden - hierfür ist zusätzlich ein Motor-Gruppen-Relais MGR 2 (für zwei Motoren) oder ein MGR 4 (für 4 Motoren) nötig, um die Motoren elektrisch parallel schalten zu können)

Funktionalität:
Die Sensorgesteuerte Motorsteuerung SMS 2 (und die kompakte Unterputz-Version SMS U2) können nicht nur als Einzelsteuerungen für Markisen verwendet werden. Beide Varianten eignen sich auch ideal als vollständige Zentralsteuerungen für die Sonnen- und Windüberwachung in größeren Jalousie-Installationen.

Die SMS 2 überwacht 3 einstellbare Parameter: Wind, Beschattung und Dämmerung. Beschattung oder Dämmerung können bei Bedarf auch einzeln deaktiviert werden. Info: die kompakte Unterputz-Variante SMS U2 verfügt nicht über die Dämmerungsfunktion.

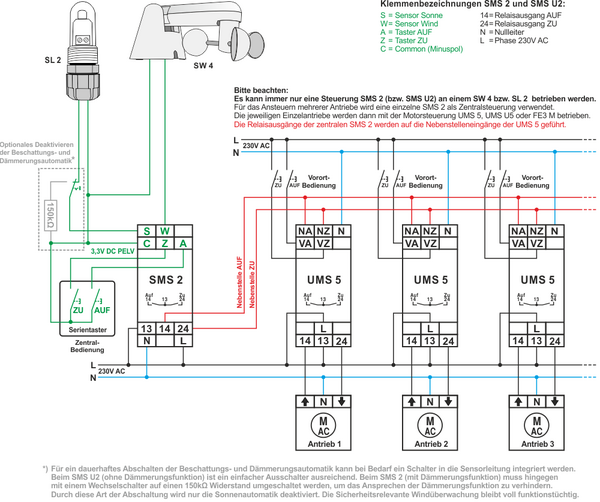

Für die Kleinspannungsverdrahtung (grün abgebildet) können einfache Steuer- oder Datenleitungen wie z.B. I-Y(St)Y 2x2x0,6 verwendet werden (Leitungslänge max. 50m). Die sichere Kleinspannung für die Sensorversorgung wird im SMS 2 intern erzeugt. Ein zusätzliches externes Netzteil wird daher nicht benötigt.

Jede UMS 5-Steuerung kann einzeln durch einen Vorort-Taster angesteuert werden. Die Befehle der SMS 2-Zentralsteuerung werden drahtgebunden an die UMS 5-Steuerungen weitergereicht.
